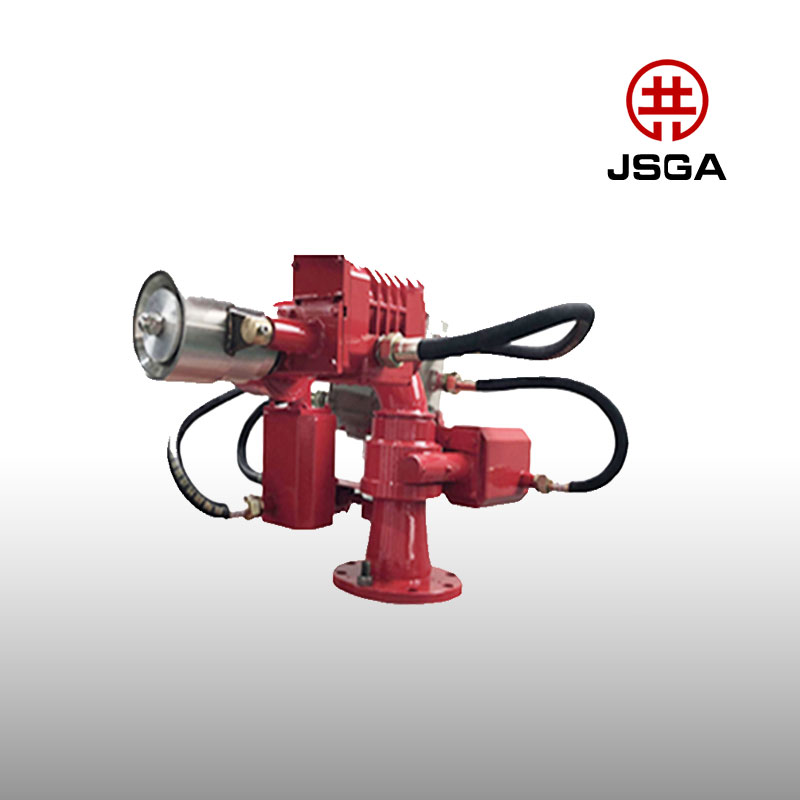

在現代建筑中，消防安全已成為不可忽視的重要課題。電控消防水炮作為一種高效的消防設備，廣泛應用于各類建筑中，其接線圖設計的合理與否，直接影響到整個消防系統的運行效率。本文將從電控消防水炮接線圖的基本概念、設計原則、安裝要點等方面進行詳細介紹，幫助讀者更好地了解和掌握這一關鍵技術。 電控消防水炮接線圖是指用來指導電控消防水炮安裝和接線的圖紙，是電控消防水炮系統中至關重要的一部分。它不僅包括電控部分的電路連接，還涵蓋了整個系統的電源配置、控制單元、傳感器布置等內容。 電控消防水炮通常由水炮本體、控制箱、電動機、電源、控制電路等部分組成。接線圖的設計需要考慮各部分之間的合理連接，確保在火災發生時，系統能夠迅速響應并有效滅火。 二、電控消防水炮接線圖的設計原則安全性原則安全性是電控消防水炮接線圖設計的首要原則。所有電路連接必須符合相關國家標準，避免出現短路、過載等安全隱患。電源部分應有可靠的保護措施，如斷路器、保險絲等，以確保系統在異常情況下能夠及時斷電。 簡潔性原則接線圖應盡量簡潔明了，避免復雜的線路交叉。這樣不僅有助于安裝和維護人員的理解和操作，還可以減少誤接線的可能性，提高系統的可靠性。 可維護性原則在設計接線圖時，應考慮到后期的維護和檢修。各個組件的布置應合理，便于檢查和更換。尤其是控制箱內部的線路，應有明確的標識，以便快速定位和處理故障。 三、電控消防水炮接線圖的安裝要點電源連接電控消防水炮系統通常需要接入穩定的電源，電源線應采用符合標準的電纜，確保其能夠承受系統的額定電流。接線時應注意電源的相序，避免因接線錯誤導致電動機反轉等問題。 控制線路控制線路是電控消防水炮的核心部分，包括信號傳輸、電動機控制、傳感器連接等。在接線時，應確保各控制線路連接牢固，避免松動或接觸不良。應對所有線路進行絕緣處理，防止漏電。 接地保護接地是確保電控消防水炮安全運行的重要措施。所有金屬外殼及電控部分應進行可靠接地，接地電阻應符合國家標準。接地線應選用截面積足夠大的電纜，并確保其與大地有良好的接觸。 四、常見問題及解決方法電動機不啟動可能原因：電源未接通、控制線路故障、電動機損壞等。 解決方法：檢查電源是否正常接通，檢測控制線路的連通性，如有故障及時修復或更換電動機。 水炮無水可能原因：水源不足、水泵故障、管道堵塞等。解決方法：檢查水源供應情況，檢測水泵運行狀態，如有問題及時修復或清理管道。 控制箱報警可能原因：系統異常、線路短路、傳感器故障等。解決方法：根據報警提示檢查對應部位，檢測線路和傳感器的工作狀態，及時排除故障。 五、電控消防水炮接線圖的實際應用案例為了更好地理解電控消防水炮接線圖的設計和應用，以下是一個實際應用案例的詳細介紹。 案例背景某大型商場，為確保消防安全，安裝了一套電控消防水炮系統。該系統包括10個消防水炮，分布在商場的各個角落，覆蓋整個商場的關鍵區域。 設計與安裝在設計接線圖時，首先考慮了電源的配置。由于系統需要長時間穩定運行，電源部分選用了高質量的穩壓電源，并配置了備用電源，以防止因電力中斷導致系統失效。 控制箱是系統的核心部分，內部包括主控制板、各類傳感器接口、電動機驅動模塊等。接線圖的設計盡量簡潔明了，每根線路都有明確的標識，并在控制箱內預留了足夠的空間，便于后期維護。 安裝過程中，所有線路嚴格按照接線圖進行連接，并進行了多次測試，確保每一個接線點都牢固可靠。尤其是控制線路，采用了雙重絕緣處理，防止因環境潮濕或其他因素導致的漏電問題。 運行與維護系統安裝完成后，進行了全面的調試和測試。在模擬火災情況下，電控消防水炮迅速響應，準確定位火源并及時噴水，驗證了系統的高效性和可靠性。 在日常運行中，定期對系統進行檢查和維護，尤其是控制箱內的線路連接和電動機的運行狀態。通過及時發現和排除潛在問題，確保系統始終處于工作狀態。 六、電控消防水炮接線圖的重要性通過上述案例，可以看出電控消防水炮接線圖在整個系統中的重要作用。合理的接線圖設計，不僅能夠提高系統的安裝效率，還能顯著提升系統的運行穩定性和安全性。 七、未來發展趨勢隨著科技的不斷進步，電控消防水炮接線圖的設計也在不斷優化和創新。未來，智能化和自動化將成為主流方向。通過引入的傳感技術和智能控制系統，可以實現更精準的火災檢測和更高效的滅火操作。 遠程監控和管理也將逐步普及。通過互聯網技術，實現對電控消防水炮系統的遠程監控和控制，可以大大提高系統的響應速度和處理效率。在火災發生時，遠程控制中心可以實時監控火情，并及時采取相應措施，有效減少火災損失。 八、結語電控消防水炮接線圖作為消防系統中的關鍵環節，其設計和應用直接關系到整個系統的運行效果和安全性。通過科學合理的設計，嚴格規范的安裝和細致周到的維護，可以確保電控消防水炮系統在關鍵時刻發揮最大效能，保障建筑和人員的安全。 無論是專業技術人員還是普通用戶，都應重視電控消防水炮接線圖的設計和應用。只有不斷學習和掌握相關知識，才能在實際工作中更好地應用這一重要技術，為消防安全貢獻力量。 |
